第47课　绘制流程图

作品要求：

（1）上传你喜欢的背景以及Cat 2和Mouse1角色。

（2）在程序中使用顺序、选择、循环3种结构。

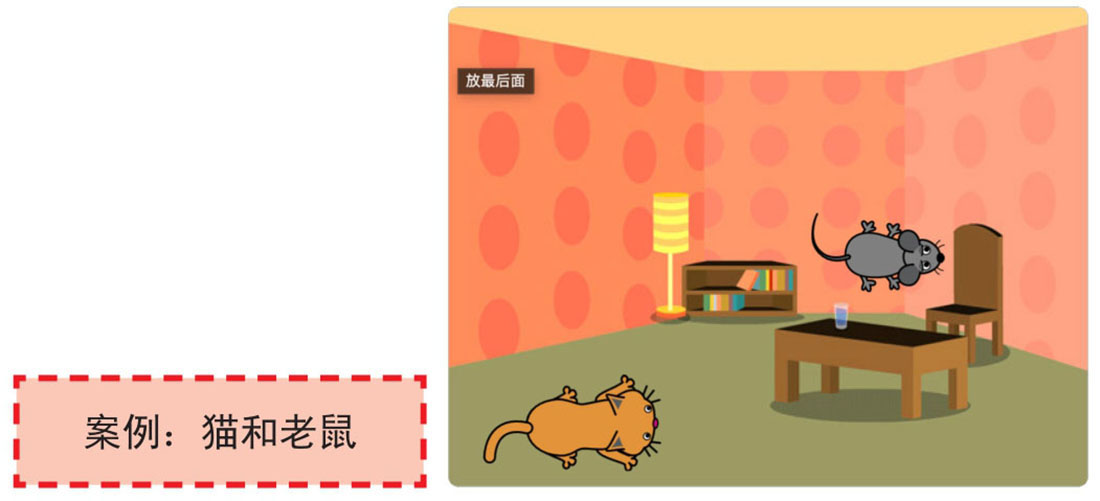

（3）创作属于你的“猫和老鼠”作品。

第课绘制流程图

在上节课，我们学习了程序的3种执行结构：顺序、选择、循环。这也是我们生活中解决问题常见的思考流程。

使用流程图可以帮助我们理清思路，把程序编写得更加清晰、有逻辑。

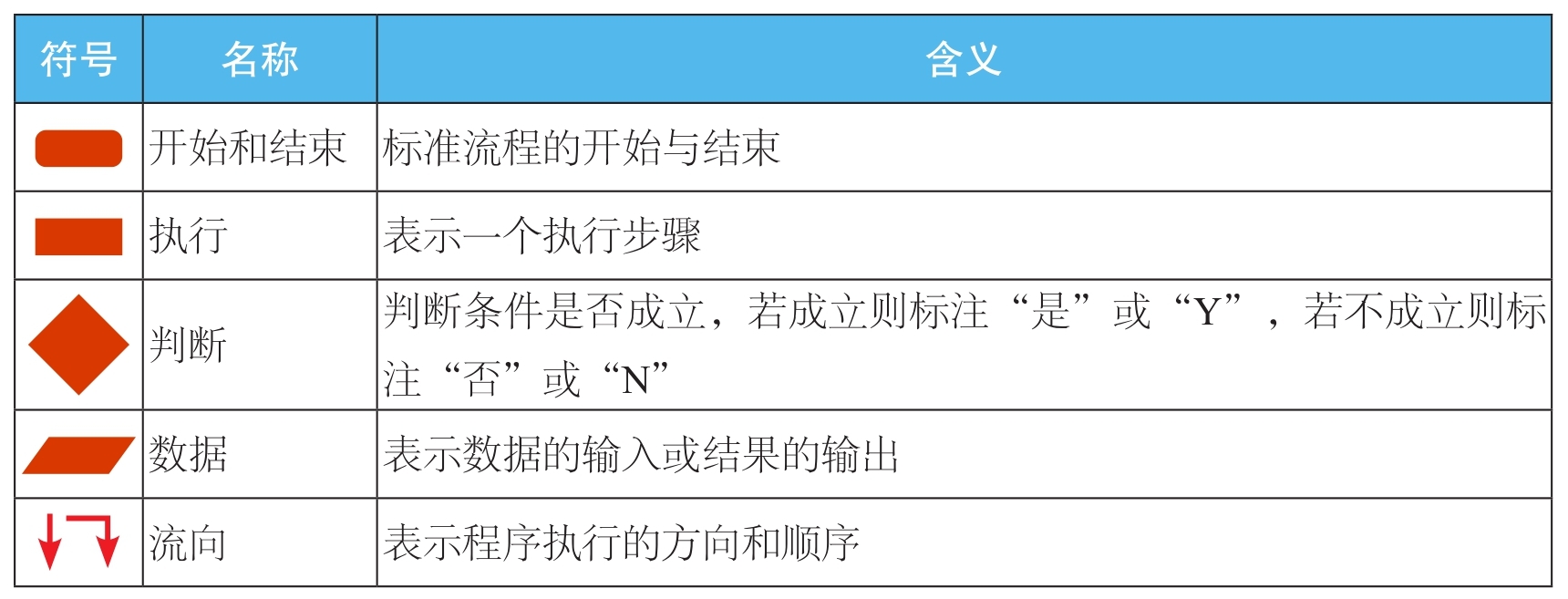

流程图也有它自己的规则。首先，看看下面这张表格。

然后，开始绘制3种执行结构的流程图。

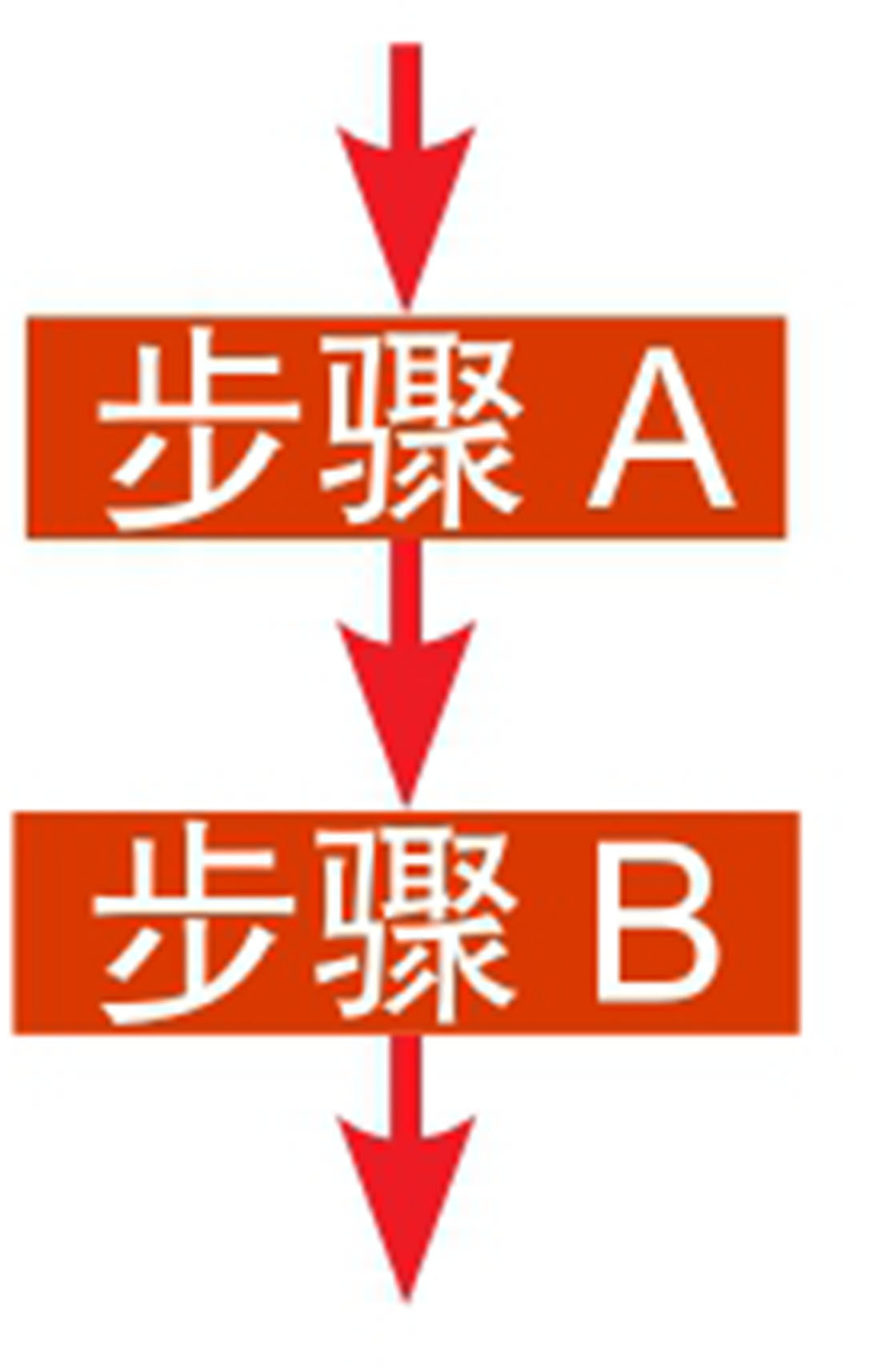

顺序结构

顺序执行就是步骤一个接一个地向下执行。

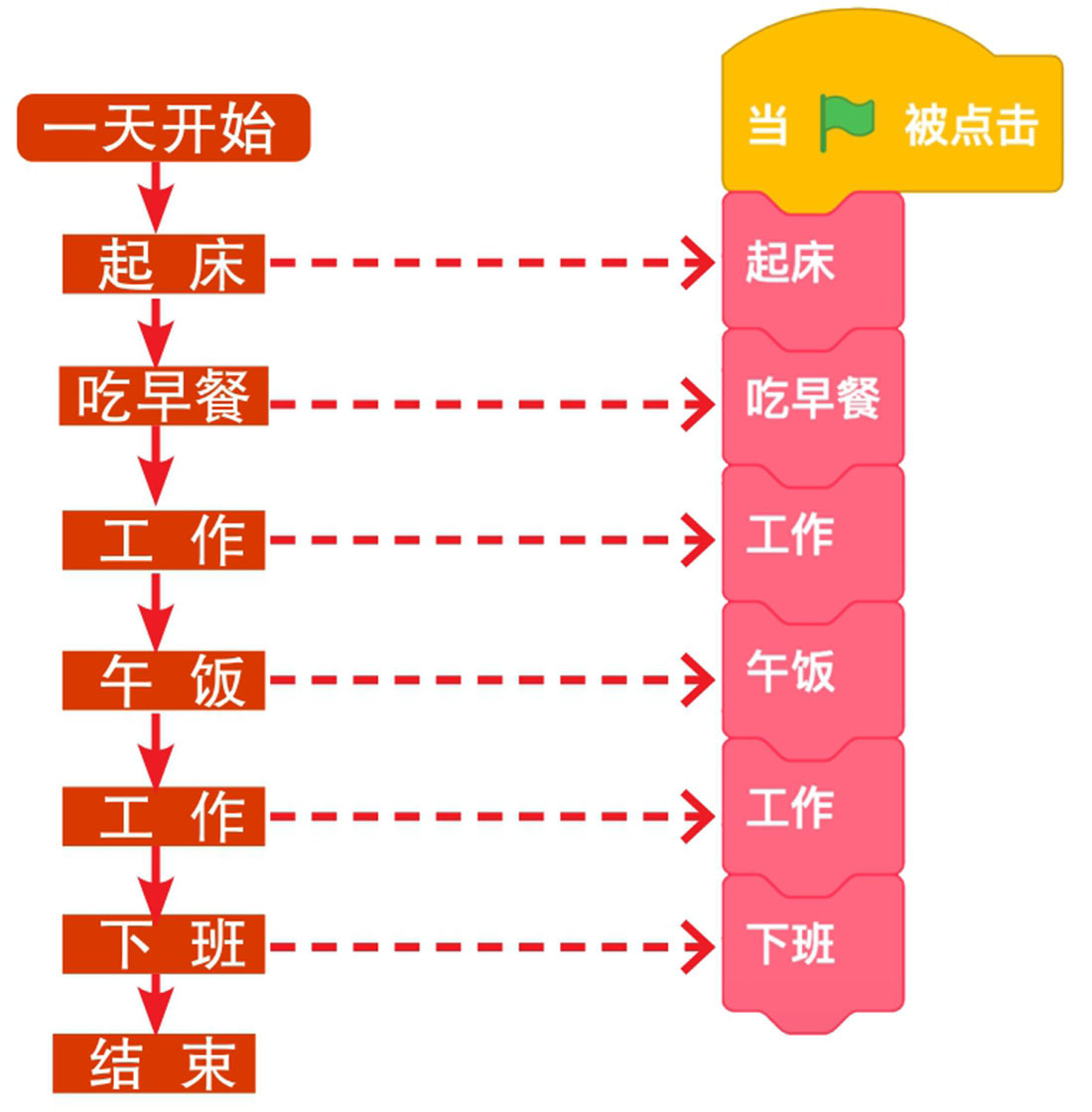

流程图我的一天

开始和结束都是圆角矩形，中间的步骤都是矩形。

选择结构

（1）如果……那么……

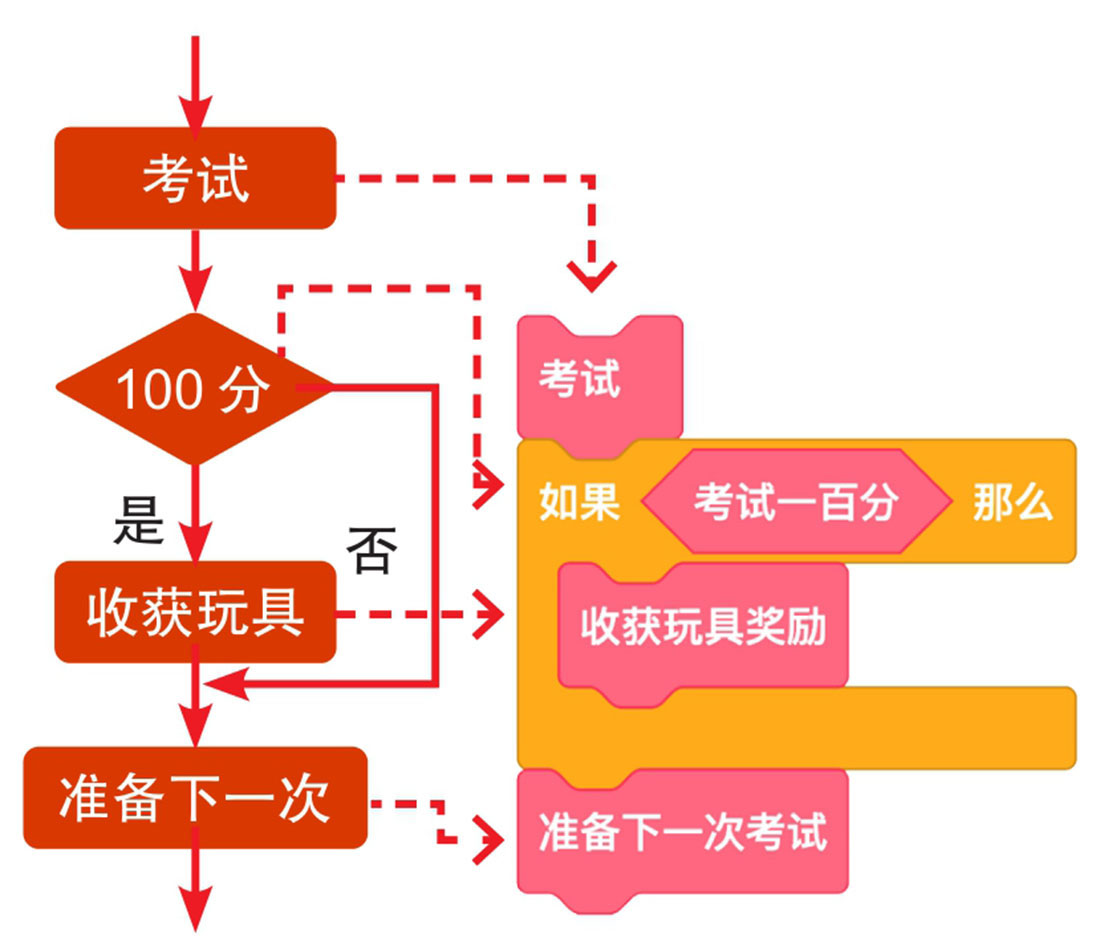

流程图考试

一次考试，如果考试成绩是100分，那么爸爸会奖励一个玩具；如果成绩不够100分，那么就没有奖励。但是无论这次考试如何，我们都要好好学习，准备下一次考试。

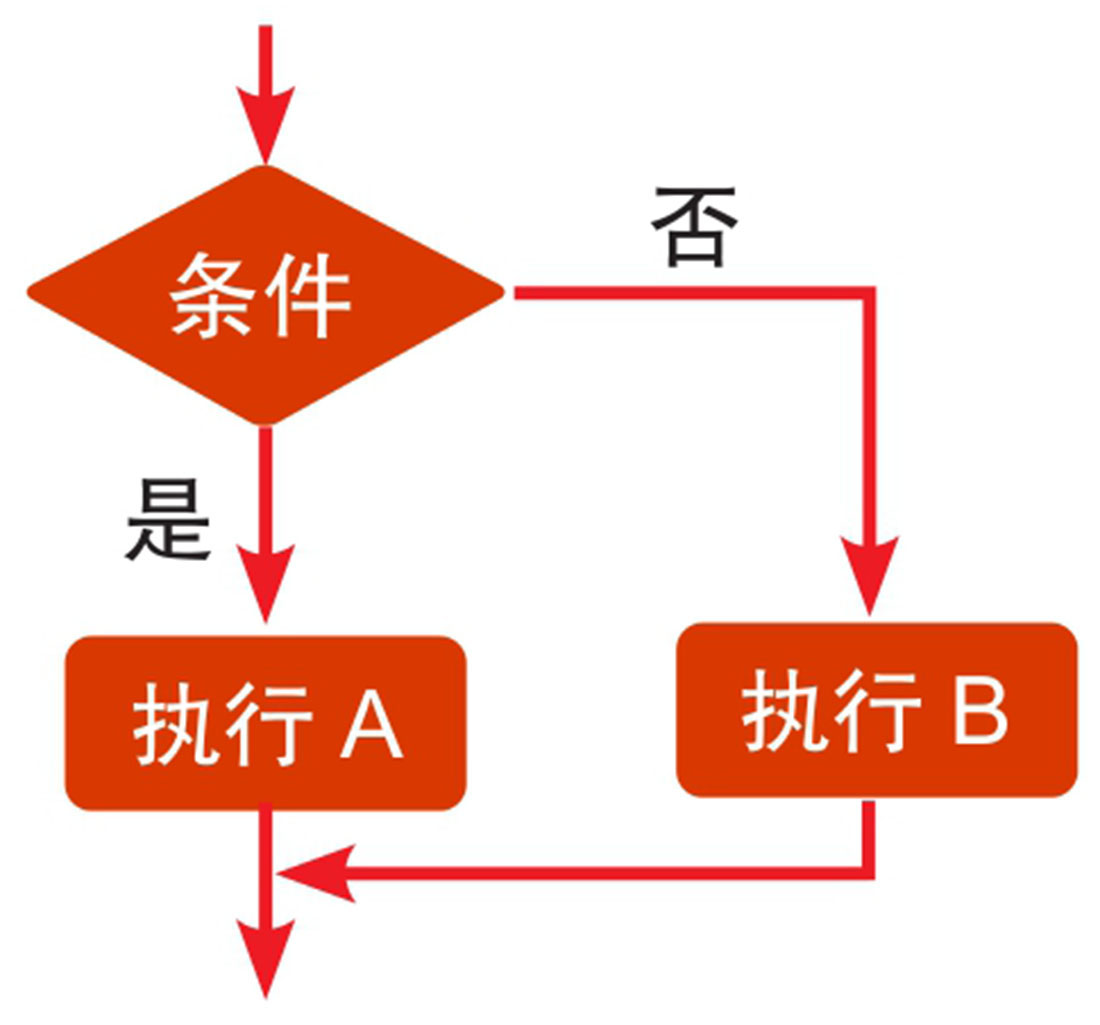

（2）如果……那么……否则……

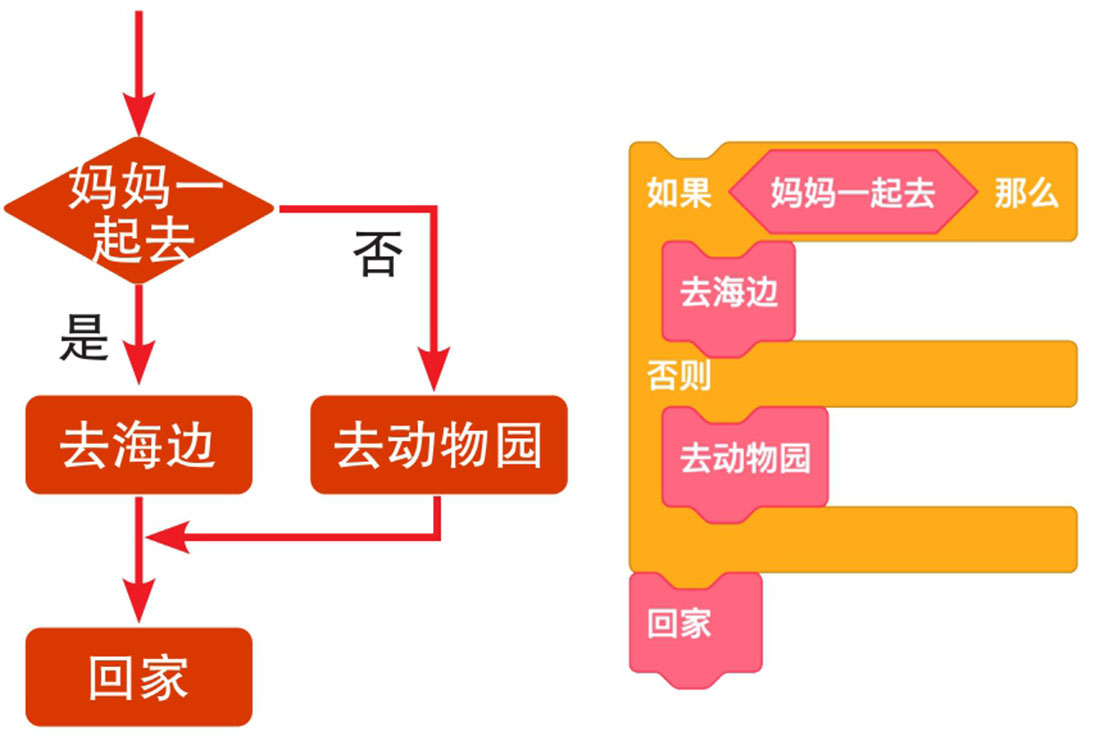

流程图出去旅游

放暑假了，爸爸要和我一起出去游玩，如果妈妈有时间的话，那么一家人去海边；如果妈妈不去，那就带我去动物园。

循环结构

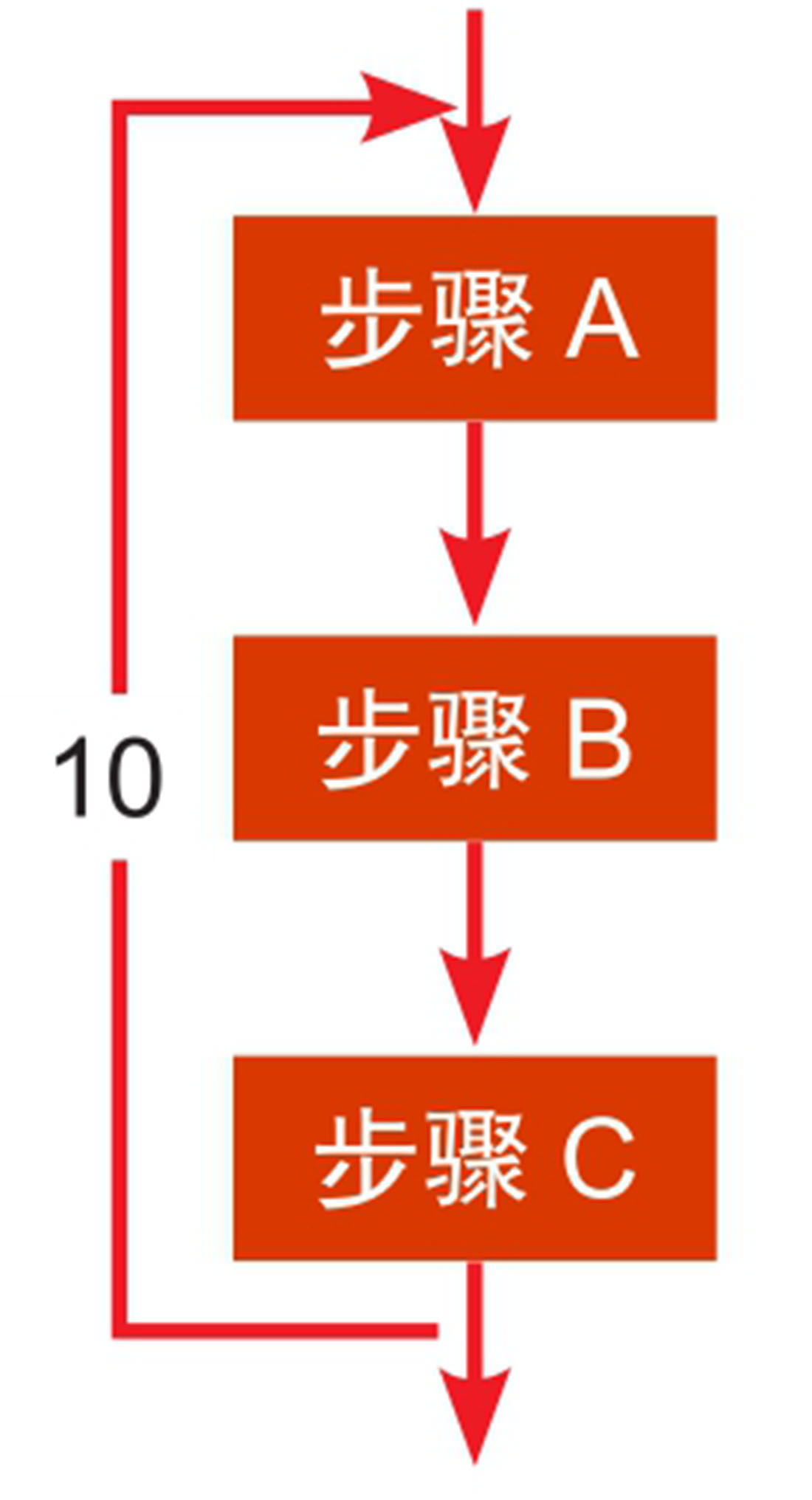

（1）有限次数循环

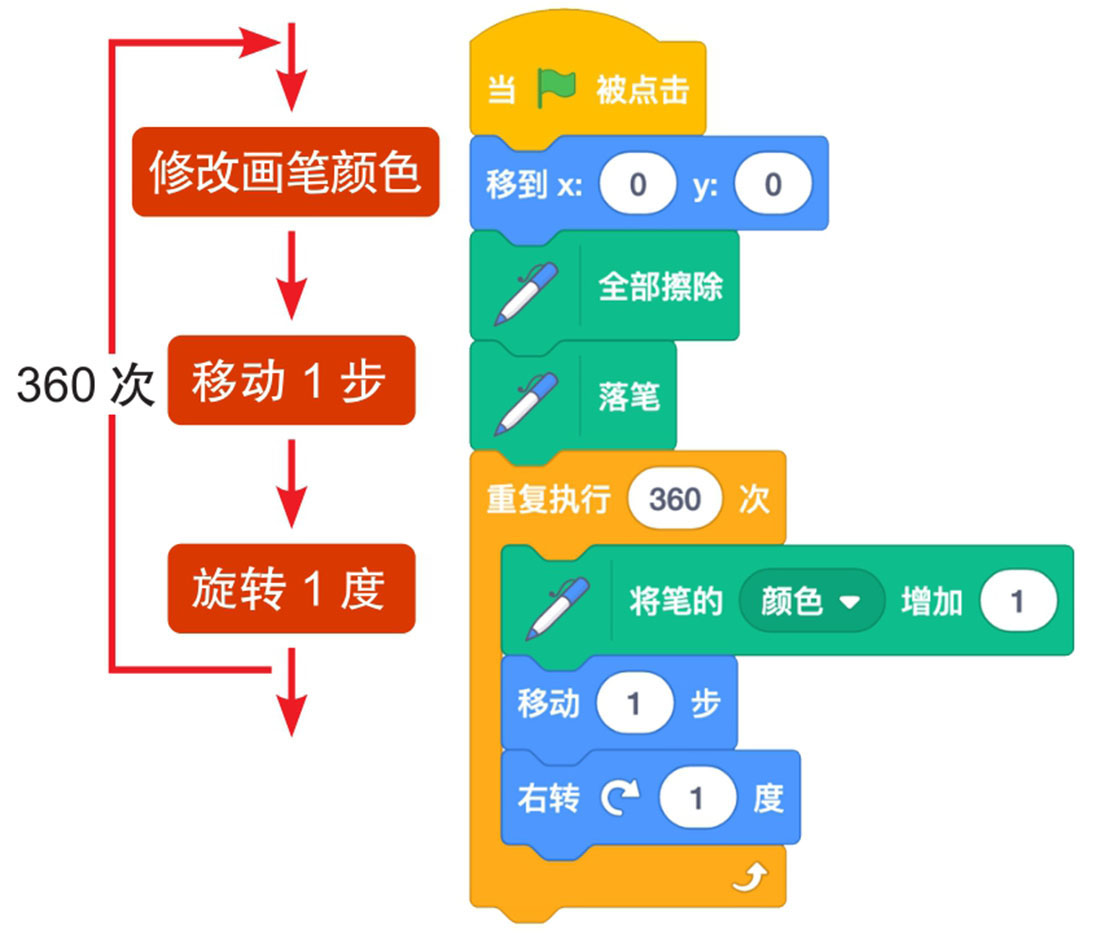

流程图画圆

一个圆有360度，如果一次旋转1度，那么需要旋转360次。

用画笔绘制一个彩色的圆，添加画笔模块，选择铅笔角色。

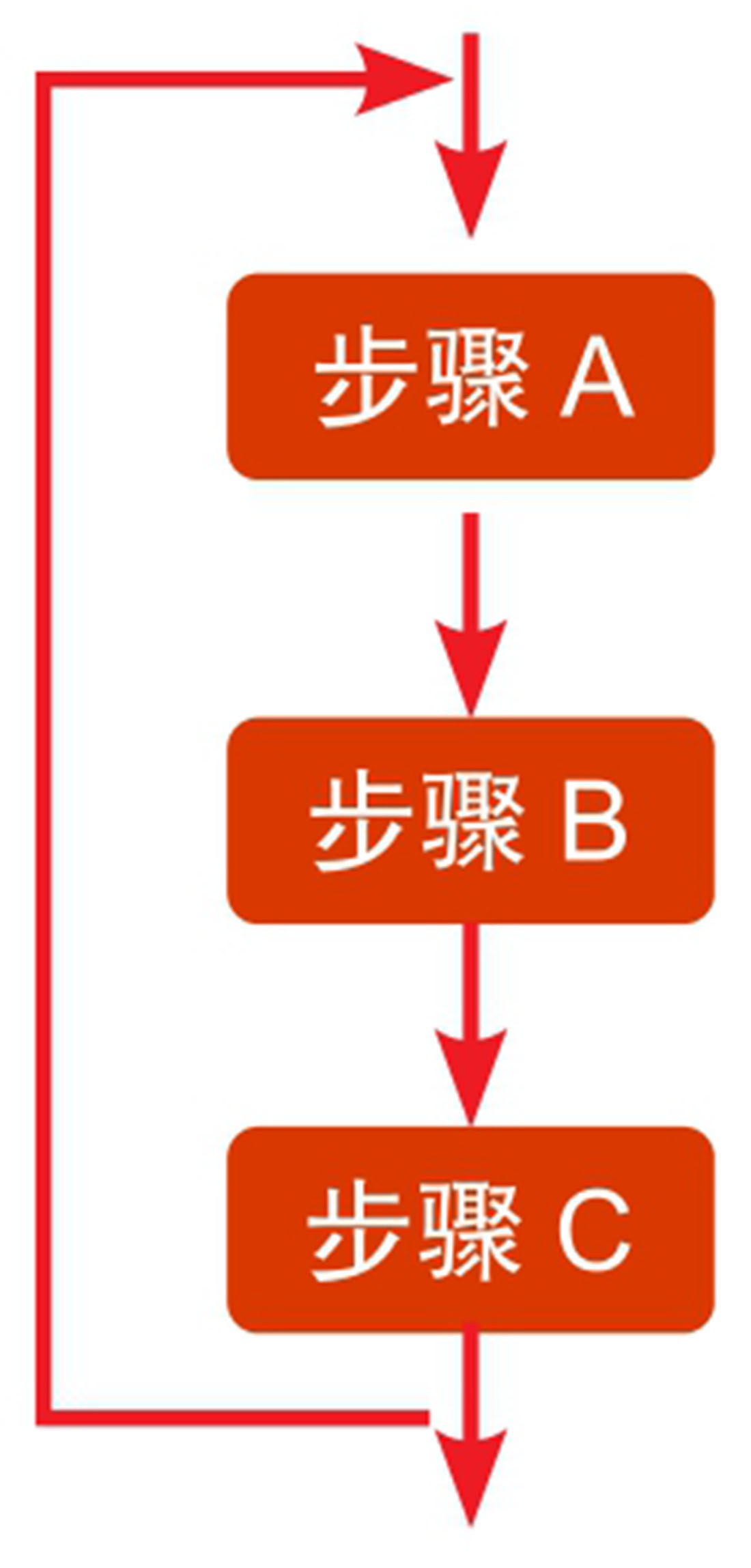

（2）无限次数循环

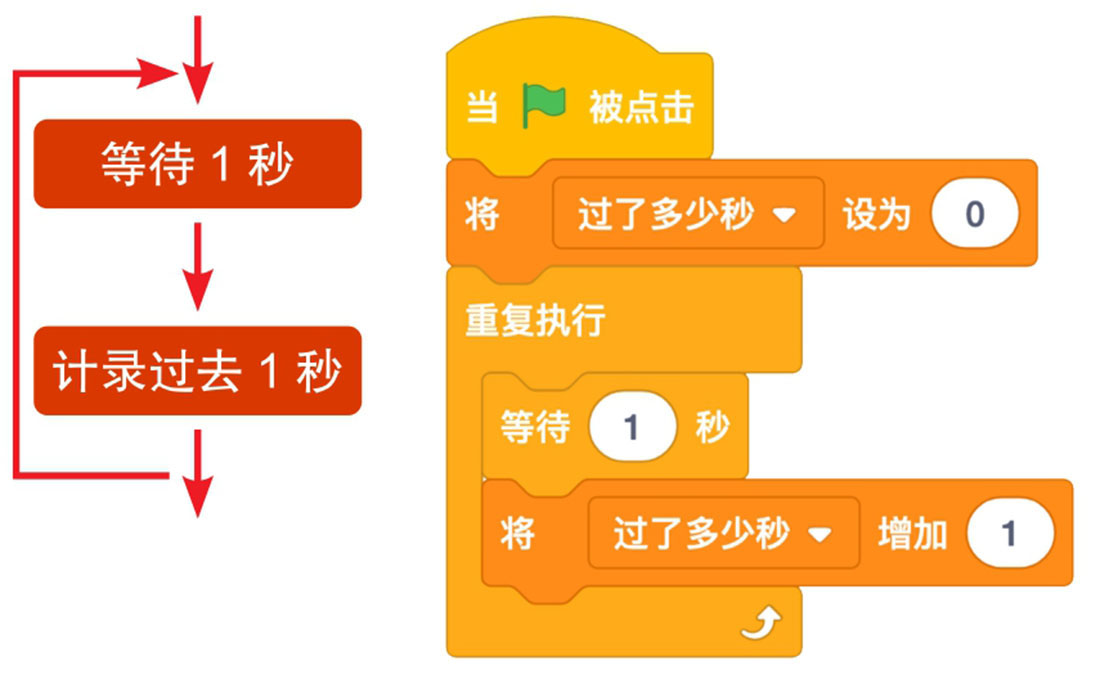

流程图数秒数

时间一秒一秒地过去，永不停止。

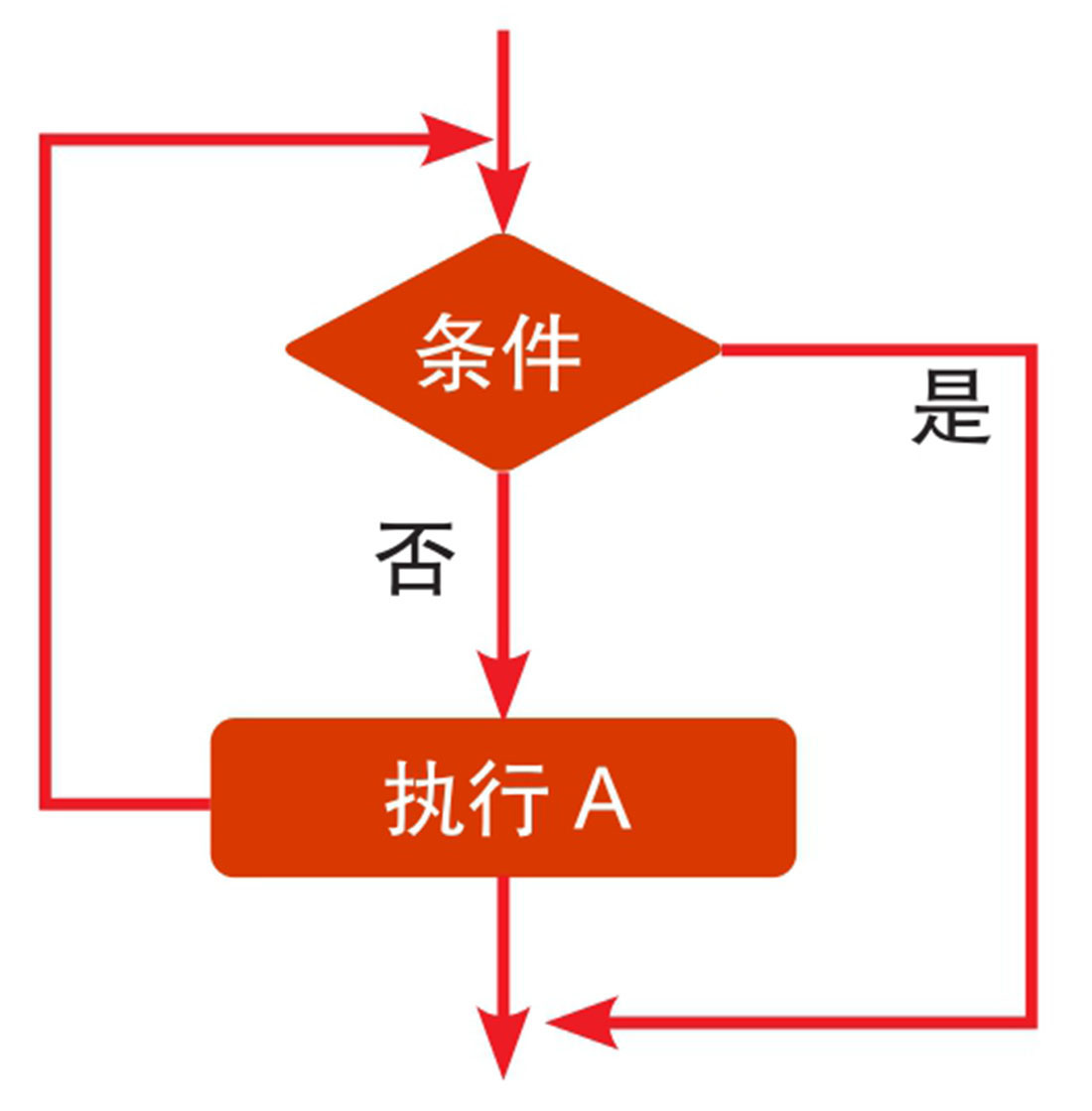

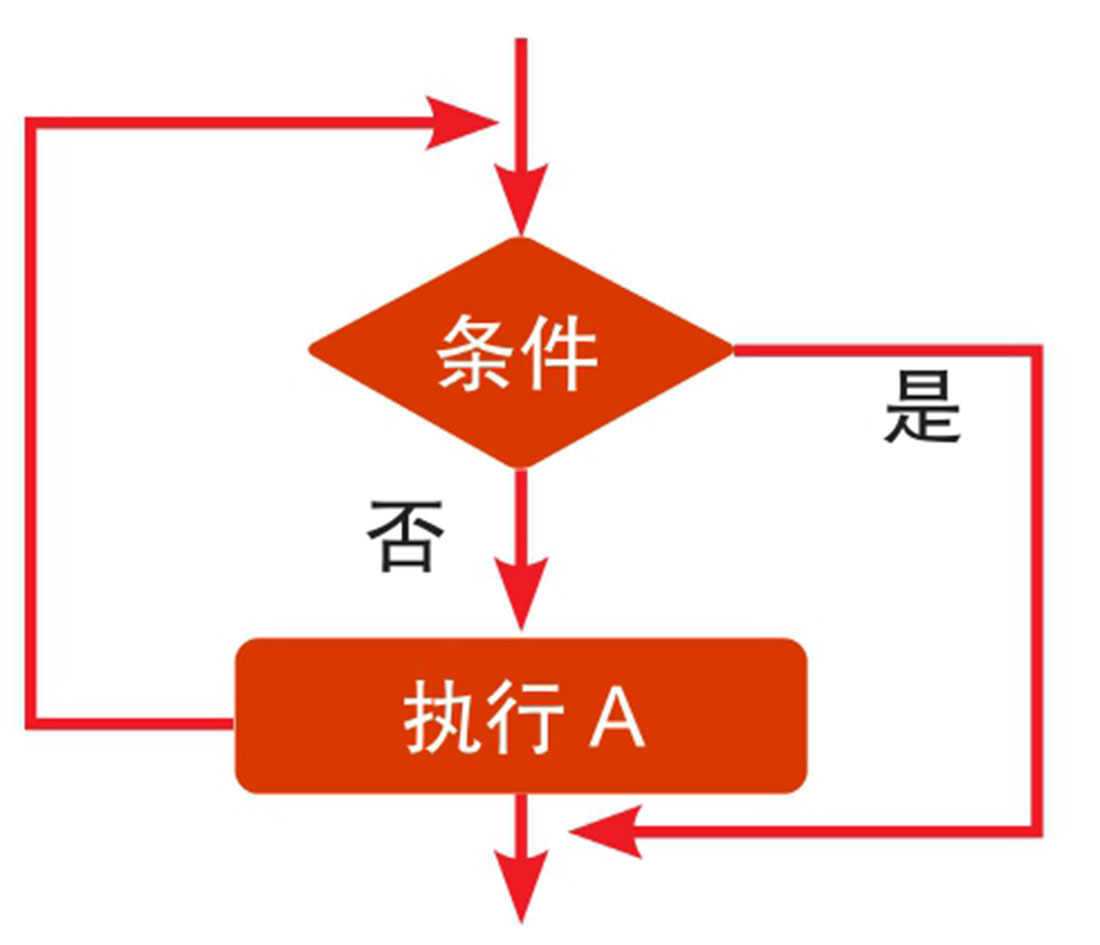

（3）条件限制循环

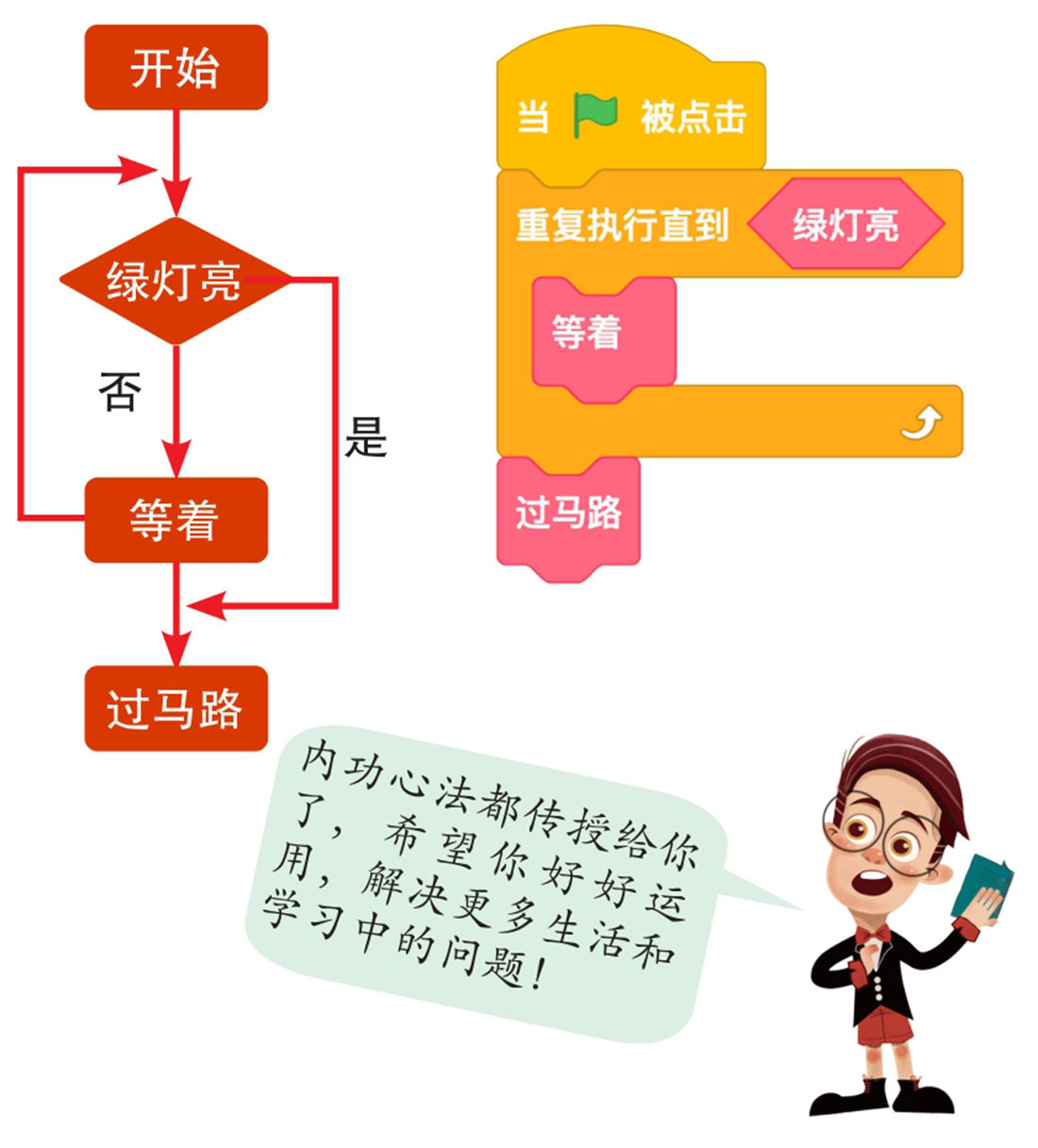

流程图过马路

当我们想要过马路的时候，一定要等到绿灯亮了才可以哟。

第4部分　拿下项目阵地

第四部分

拿下项目阵地

你可真是厉害，一路披荆斩棘来到这里。相信现在的你已经了解了Scratch的每一个积木块，并且都使用了它们。或许现在的你已经可以用Scratch做出很棒的作品了，但是不要骄傲哟！第四部分一开始挺简单的，但是它不会一直那么简单，你要在简单的项目中学会如何构思功能、如何规划角色和造型，掌握编程的逻辑思路，并且学会如何去改进一个作品，测试项目可能产生的Bug。完成这些后，学会去总结归纳，将学会的知识和方法沉淀到自己的脑海中。

优秀的编程勇士，出发吧！！！
